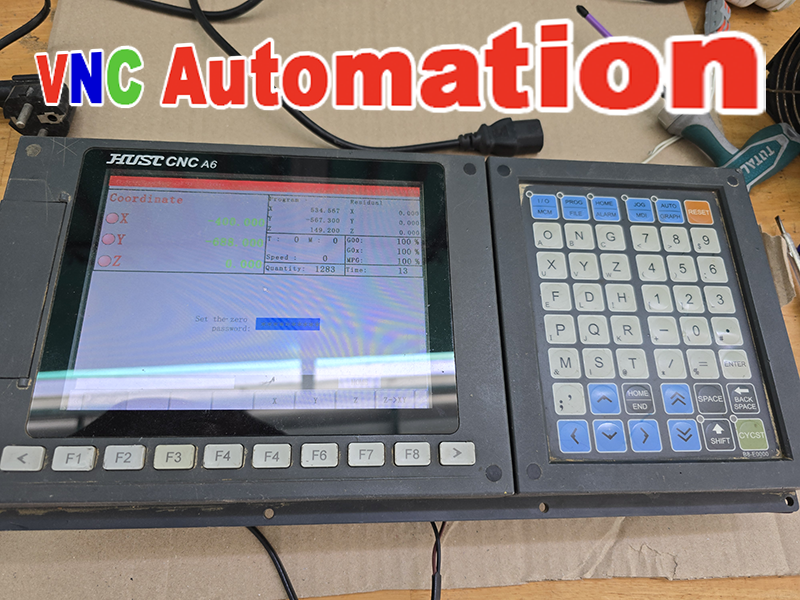

Sửa chữa Màn hình Máy CNC

VNC Automation nhận sửa chữa màn hình máy CNC, sửa màn hình điều khiển CNC, màn hình LCD máy CNC, màn hình CRT máy CNC, màn hình cảm ứng máy CNC, màn hình operator panel, màn hình HMI CNC và các bộ hiển thị vận hành dùng trên máy phay CNC, máy tiện CNC, máy cắt, máy chấn, máy đột, máy mài, máy khoan và các hệ máy gia công tự động.

Màn hình máy CNC là bộ phận người vận hành sử dụng để theo dõi tọa độ, chương trình, alarm, thông số trục, trạng thái spindle, servo, tool, offset và các thao tác vận hành máy. Khi màn hình bị lỗi, máy có thể vẫn còn chạy nguồn nhưng người vận hành không quan sát được giao diện, không nhập được chương trình, không chỉnh được offset, không reset alarm hoặc không thao tác được trên hệ điều khiển.

VNC Automation kiểm tra màn hình máy CNC theo tình trạng thực tế, không thay thế vội khi chưa xác định lỗi nằm ở màn hình, bo nguồn, bo tín hiệu, LCD, backlight, cảm ứng, cáp tín hiệu, bộ điều khiển CNC, IPC, card đồ họa hoặc nguồn cấp trong tủ điện.

Khách hàng cần xem nội dung tổng quan về nhóm màn hình công nghiệp có thể tham khảo thêm trang sửa chữa màn hình công nghiệp của VNC Automation.

VNC Automation nhận sửa những lỗi nào trên màn hình máy CNC?

VNC Automation thường tiếp nhận các lỗi sau:

• Màn hình máy CNC không lên nguồn.

• Có nguồn nhưng không hiển thị hình ảnh.

• Màn hình tối, nhìn nghiêng mới thấy hình mờ.

• Màn hình sáng trắng, xanh, đỏ, đen hoặc chỉ hiện một màu.

• Màn hình sọc ngang, sọc dọc, nhòe hình, nhiễu hình.

• Màn hình chớp tắt, lúc có hình lúc mất hình.

• Màn hình báo No Signal.

• Màn hình không nhận tín hiệu VGA, DVI, HDMI, LVDS hoặc tín hiệu riêng theo máy.

• Màn hình CRT bị mờ, nhòe, mất nét, co hình, lệch hình hoặc không sáng.

• Màn hình LCD bị lỗi backlight, lỗi panel, lỗi bo nguồn, lỗi bo tín hiệu.

• Cảm ứng máy CNC không bấm được, lệch điểm, loạn điểm hoặc mất vùng bấm.

• Mặt kính cảm ứng bị vỡ, nứt, trầy nặng hoặc bấm không chính xác.

• Keypad, phím mềm hoặc cụm operator panel bấm không ăn.

• Màn hình treo giao diện, đứng hình hoặc khởi động không vào màn hình vận hành.

• Lỗi sau khi mất điện, tủ điện ẩm, nguồn nhiễu, cắm nhầm nguồn hoặc thay sai cáp tín hiệu.

Với màn hình máy CNC, không nên tự thay bằng màn hình máy tính thông thường khi chưa kiểm tra chuẩn tín hiệu, điện áp cấp, độ phân giải, kích thước hiển thị và kiểu gá lắp. Một số máy CNC đời cũ dùng chuẩn hiển thị riêng, nếu thay sai màn hình có thể lên nguồn nhưng không hiển thị đúng hoặc không lắp vừa vào mặt máy.

Các nhóm màn hình máy CNC VNC Automation nhận kiểm tra

VNC Automation nhận kiểm tra và sửa nhiều nhóm màn hình, cụm hiển thị và operator panel máy CNC:

• Màn hình LCD máy CNC.

• Màn hình CRT máy CNC đời cũ.

• Màn hình cảm ứng máy CNC.

• Màn hình điều khiển máy phay CNC.

• Màn hình điều khiển máy tiện CNC.

• Màn hình máy cắt, máy chấn, máy đột CNC.

• Màn hình HMI/Operator Panel của máy CNC.

• Màn hình tích hợp keypad, phím mềm, phím chức năng.

• Màn hình dùng VGA, DVI, HDMI, LVDS hoặc tín hiệu chuyên dụng.

• Màn hình có bo nguồn, bo cao áp, inverter, LED driver, scaler board.

• Màn hình tích hợp IPC hoặc bộ máy tính điều khiển.

• Màn hình dùng trong hệ Fanuc, Mitsubishi, Siemens, Mazak, Okuma, Fagor, Syntec, Delta, HNC và các hệ CNC khác tùy tình trạng thực tế.

Nếu màn hình là một phần của cụm điều khiển CNC, kỹ thuật có thể kiểm tra thêm nguồn cấp, cáp tín hiệu, bo điều khiển, IPC, card xuất hình, ổ lưu trữ, phần mềm vận hành và tín hiệu từ hệ CNC nếu cần.

Các lỗi thường gặp và hướng kiểm tra

Hiện tượng lỗi	Nguyên nhân có thể gặp	Hạng mục cần kiểm tra
Màn hình không lên nguồn	Mất nguồn cấp, lỗi bo nguồn, cầu chì, tụ, IC nguồn	Điện áp vào, bo nguồn, nguồn phụ, đường cấp LCD
Có nguồn nhưng không có hình	Lỗi backlight, bo tín hiệu, LCD, cáp LVDS	LCD, LED/CCFL backlight, inverter, scaler board
Màn hình tối, có hình mờ	Mất đèn nền	LED driver, inverter, bóng CCFL, LED backlight
Sọc ngang, sọc dọc	Lỗi LCD, cáp panel, bo T-CON, socket	Panel LCD, cáp LVDS, socket, bo xử lý hình
Trắng màn, xanh màn	Lỗi tín hiệu panel hoặc bo xử lý	Cáp LCD, nguồn panel, scaler board, tín hiệu LVDS
Báo No Signal	Không có tín hiệu từ CNC/IPC hoặc sai chuẩn tín hiệu	VGA/DVI/HDMI, card xuất hình, cáp, độ phân giải
CRT mờ, nhòe, lệch hình	Lão hóa CRT, cao áp, tụ, mạch quét	Bo CRT, nguồn cao áp, mạch quét ngang/dọc
Cảm ứng lệch điểm	Sai calibration, lỗi touch, lỗi controller	Kính cảm ứng, controller, cáp, driver touch
Cảm ứng không bấm được	Hỏng touch, mất nguồn controller, lỗi USB/COM touch	Touch panel, controller, cáp, cổng giao tiếp
Phím bấm không ăn	Mòn keypad, đứt cáp phím, lỗi board phím	Keypad, cáp phím, board điều khiển phím
Treo giao diện CNC	Có thể không phải lỗi màn hình	Bộ CNC, IPC, ổ lưu trữ, phần mềm, nguồn hệ thống

Với lỗi No Signal, cần kiểm tra cả màn hình và bộ phát tín hiệu. Có trường hợp màn hình vẫn tốt nhưng IPC, card VGA, bộ điều khiển CNC, cáp tín hiệu hoặc độ phân giải xuất ra bị lỗi. Ngược lại, cũng có trường hợp máy CNC vẫn xuất tín hiệu bình thường nhưng bo nhận tín hiệu của màn hình đã hỏng.

Sửa màn hình CNC LCD

Màn hình LCD trên máy CNC thường gặp lỗi tối màn, sọc hình, trắng màn, mất đèn nền, nhòe hình, sai màu, chớp tắt hoặc không nhận tín hiệu. Nguyên nhân có thể do tấm nền LCD, cáp LVDS, bo nguồn, bo scaler, LED driver, inverter, socket hoặc nguồn cấp panel.

Khi sửa màn hình LCD máy CNC, cần kiểm tra đúng kích thước, độ phân giải, chuẩn tín hiệu, kiểu cáp và vị trí lắp đặt. Không nên thay panel chỉ theo kích thước inch nếu chưa đối chiếu mã LCD, chân cáp, điện áp và chuẩn tín hiệu.

Sửa màn hình CRT máy CNC đời cũ

Một số máy CNC đời cũ vẫn sử dụng màn hình CRT. Các lỗi thường gặp gồm màn hình mờ, nhòe, tối, co hình, lệch hình, mất nét, mất sáng, không lên hình hoặc cháy nguồn CRT.

Với màn hình CRT máy CNC, cần kiểm tra bo nguồn, cao áp, mạch quét, tụ, socket, tín hiệu vào và tình trạng lão hóa của bóng hình. Tùy tình trạng thực tế, VNC Automation có thể tư vấn sửa CRT, phục hồi hiển thị hoặc chuyển đổi CRT sang LCD nếu phù hợp với máy.

Việc chuyển CRT sang LCD cần kiểm tra kỹ chuẩn tín hiệu, độ phân giải, tỷ lệ hiển thị, kích thước lắp đặt và vị trí gá cơ khí. Không phải trường hợp nào cũng thay trực tiếp bằng LCD phổ thông.

Sửa màn hình cảm ứng máy CNC

Màn hình cảm ứng máy CNC có thể dùng cảm ứng điện trở, cảm ứng điện dung hoặc các chuẩn touch công nghiệp khác. Lỗi thường gặp gồm không bấm được, lệch điểm, loạn điểm, mất vùng bấm, bấm lúc được lúc không hoặc kính cảm ứng bị vỡ.

Khi sửa cảm ứng máy CNC, cần kiểm tra kính touch, controller, cáp touch, nguồn controller, cổng USB/COM touch, driver và phần mềm calibration. Nếu thay cảm ứng sai loại, màn hình có thể hiển thị bình thường nhưng thao tác không chính xác hoặc không nhận cảm ứng.

Sửa cụm màn hình tích hợp phím máy CNC

Nhiều máy CNC dùng cụm màn hình tích hợp phím mềm, keypad, nút chức năng hoặc operator panel. Khi cụm này lỗi, người vận hành có thể không nhập được chương trình, không di chuyển trục, không chọn mode, không reset alarm hoặc không thao tác được các chức năng chính.

VNC Automation nhận kiểm tra keypad, cáp phím, board phím, socket, nguồn cấp, cáp kết nối giữa màn hình và bộ CNC. Với lỗi liên quan đến phím chức năng, cần xác định lỗi nằm ở mặt phím, board phím, dây tín hiệu hay bộ điều khiển phía sau.

Khi nào cần gửi cả màn hình và bộ điều khiển?

Khách hàng nên gửi thêm bộ điều khiển, IPC hoặc cáp tín hiệu nếu gặp các lỗi sau:

• Màn hình báo No Signal.

• Màn hình lúc có hình lúc mất hình.

• Màn hình chỉ lỗi khi lắp trên máy.

• Đã thay màn hình khác nhưng vẫn không hiển thị.

• Cảm ứng không nhận sau khi thay màn hình.

• Màn hình lên nhưng giao diện CNC treo.

• Máy CNC không xuất hình ra màn hình.

• Cáp tín hiệu hoặc chuẩn kết nối không rõ.

• Màn hình dùng chuẩn CRT/LCD đặc thù đời cũ.

Gửi đủ cụm giúp kỹ thuật kiểm tra chính xác hơn, tránh trường hợp sửa màn hình xong nhưng lỗi thật nằm ở bộ CNC, IPC, nguồn cấp hoặc cáp tín hiệu.

Quy trình sửa chữa màn hình máy CNC tại VNC Automation

Bước 1: Tiếp nhận thông tin thiết bị

Khách hàng gửi model màn hình, model máy CNC, hãng hệ điều khiển, ảnh tem thiết bị, ảnh mặt trước, ảnh mặt sau, ảnh cổng kết nối, điện áp cấp và hình ảnh lỗi thực tế.

Bước 2: Kiểm tra ngoại quan

Kỹ thuật kiểm tra vỏ, mặt kính, LCD/CRT, cảm ứng, keypad, cáp, socket, jack tín hiệu, dấu hiệu vỡ, ẩm, oxy hóa, bụi dầu, cháy nổ hoặc đã sửa trước đó.

Bước 3: Kiểm tra nguồn và mạch hiển thị

Thiết bị được kiểm tra bo nguồn, adapter, nguồn DC/AC, cầu chì, tụ, IC nguồn, đường cấp LCD, backlight, inverter, LED driver, mạch cao áp CRT nếu có.

Bước 4: Kiểm tra tín hiệu hình ảnh

Kỹ thuật kiểm tra bo xử lý tín hiệu, cổng VGA, DVI, HDMI, LVDS, cáp màn hình, tín hiệu từ CNC/IPC và khả năng hiển thị đúng độ phân giải.

Bước 5: Kiểm tra cảm ứng và phím

Nếu màn hình có cảm ứng hoặc keypad, kỹ thuật kiểm tra kính touch, controller, cáp touch, driver, calibration, phím bấm, board phím và cáp kết nối.

Bước 6: Báo lỗi và phương án xử lý

Sau khi kiểm tra, VNC Automation báo rõ lỗi nằm ở bo nguồn, LCD, backlight, bo tín hiệu, cảm ứng, keypad, cáp, bộ điều khiển hay nguồn cấp. Khách hàng được báo chi phí, phương án sửa và phạm vi bảo hành trước khi thực hiện.

Bước 7: Sửa chữa và test sau sửa

Thiết bị sau sửa được test nguồn, hình ảnh, độ sáng, màu sắc, độ ổn định, tín hiệu vào, cảm ứng, phím bấm và khả năng vận hành trong điều kiện kiểm tra cho phép.

Cam kết của VNC Automation khi sửa màn hình máy CNC

VNC Automation kiểm tra màn hình máy CNC theo tình trạng thực tế, không xử lý theo kiểu thay linh kiện đại trà khi chưa xác định đúng nguyên nhân.

• Không tự ý thay LCD, cảm ứng hoặc bo mạch khi chưa báo tình trạng.

• Không thay màn hình sai chuẩn khi chưa kiểm tra nguồn cấp, tín hiệu và kích thước lắp đặt.

• Không kết luận phải thay mới nếu thiết bị còn khả năng sửa.

• Không bỏ qua nguyên nhân bên ngoài như nguồn tủ điện, cáp tín hiệu, IPC, bộ CNC hoặc card xuất hình.

• Báo rõ hạng mục lỗi, phương án xử lý và phạm vi bảo hành trước khi sửa.

• Ưu tiên giữ khả năng lắp lại vào máy CNC đang sử dụng.

Lưu ý trước khi gửi màn hình máy CNC đi sửa

Để kiểm tra nhanh và chính xác hơn, khách hàng nên gửi kèm:

• Hình ảnh tem nhãn màn hình.

• Hình ảnh model máy CNC.

• Hình ảnh hệ điều khiển CNC nếu có.

• Hình ảnh mặt trước và mặt sau màn hình.

• Hình ảnh cổng kết nối, dây tín hiệu và nguồn cấp.

• Hình ảnh lỗi hiển thị hoặc video hiện tượng.

• Thông tin lỗi xảy ra khi bật máy, khi chạy chương trình hay sau khi mất điện.

• Cáp tín hiệu, cáp nguồn hoặc cụm IPC/bộ điều khiển nếu nghi lỗi No Signal.

Không nên tự đấu thử nguồn không đúng điện áp, thay cáp không rõ chuẩn, thay màn hình máy tính thường hoặc tháo rời panel khi chưa có phương án kiểm tra. Những thao tác này có thể làm hỏng thêm bo nguồn, bo tín hiệu hoặc bộ điều khiển CNC.

Câu hỏi thường gặp về sửa màn hình máy CNC

Màn hình máy CNC không lên nguồn có sửa được không?

Có thể kiểm tra. Nguyên nhân thường liên quan đến nguồn cấp, bo nguồn, cầu chì, tụ, IC nguồn, đường cấp LCD/CRT hoặc chập bên trong màn hình.

Màn hình CNC báo No Signal là lỗi gì?

Có thể do màn hình, cáp tín hiệu, cổng VGA/DVI/HDMI, card xuất hình, IPC, bộ điều khiển CNC hoặc độ phân giải không phù hợp. Cần kiểm tra cả màn hình và nguồn phát tín hiệu.

Màn hình tối nhưng vẫn thấy hình mờ là lỗi gì?

Thường liên quan đến đèn nền backlight, LED driver, inverter hoặc nguồn cấp đèn nền. Đây là lỗi phổ biến với màn hình LCD công nghiệp chạy lâu năm.

Màn hình CRT máy CNC có sửa được không?

Có thể kiểm tra tùy tình trạng. Một số lỗi CRT có thể sửa ở bo nguồn, cao áp, mạch quét hoặc tụ. Nếu CRT lão hóa nặng, có thể cần tư vấn phương án thay thế hoặc chuyển đổi phù hợp.

Có thể thay màn hình CRT máy CNC sang LCD không?

Có thể trong một số trường hợp, nhưng cần kiểm tra chuẩn tín hiệu, độ phân giải, tần số quét, kích thước lắp đặt và vị trí gá cơ khí. Không nên thay LCD phổ thông nếu chưa đối chiếu kỹ.

Cảm ứng máy CNC bị lệch điểm có sửa được không?

Có thể kiểm tra. Nguyên nhân có thể do kính cảm ứng, controller, cáp, driver, calibration hoặc nhiễu điện. Nếu kính touch hỏng vật lý, cần thay đúng loại.

Có nhận sửa màn hình Fanuc, Mitsubishi, Okuma, Siemens không?

Có. VNC Automation nhận kiểm tra màn hình máy CNC dùng hệ Fanuc, Mitsubishi, Siemens, Mazak, Okuma, Syntec, Fagor, Delta, HNC và các hệ điều khiển khác tùy tình trạng thực tế.

Có cần gửi cả bộ CNC khi sửa màn hình không?

Không phải lúc nào cũng cần. Tuy nhiên, nếu lỗi là No Signal, mất hình chập chờn, giao diện treo hoặc chỉ lỗi khi lắp trên máy, nên gửi thêm cáp tín hiệu, IPC hoặc bộ điều khiển liên quan để kiểm tra chính xác hơn.

Sau khi sửa có bảo hành không?

Có. Phạm vi bảo hành phụ thuộc vào hạng mục sửa chữa, tình trạng thiết bị, linh kiện thay thế và điều kiện sử dụng thực tế. Các lỗi do nguồn tủ điện, cáp tín hiệu, ẩm mốc, nước vào, đấu sai nguồn hoặc bộ CNC bên ngoài cần được tư vấn riêng.

Liên hệ sửa chữa màn hình máy CNC

Quý khách cần sửa chữa màn hình máy CNC, sửa màn hình LCD máy CNC, màn hình CRT máy CNC, màn hình cảm ứng máy CNC, màn hình Fanuc, Mitsubishi, Siemens, Mazak, Okuma, Syntec, và nhiều hãng khác nữa. Lỗi không lên nguồn, tối màn, sọc hình, trắng màn, No Signal, lỗi cảm ứng, lỗi keypad hoặc cần kiểm tra cụm operator panel, vui lòng liên hệ VNC Automation.

Với năng lực kỹ thuật chuyên sâu, chúng tôi cam kết đáp ứng nhanh chóng tại các khu vực trên Toàn Quốc:

• Khu vực Miền Bắc: Hà Nội, Hải Phòng, Bắc Ninh, Hưng Yên, Thái Nguyên, Phú Thọ, Ninh Bình, Quảng Ninh, Lạng Sơn, Cao Bằng, Điện Biên, Lai Châu, Sơn La, Tuyên Quang, Lào Cai.
• Khu vực Miền Trung & Tây Nguyên: Đà Nẵng, Huế, Thanh Hóa, Nghệ An, Hà Tĩnh, Quảng Trị, Quảng Ngãi, Khánh Hòa, Gia Lai, Đắk Lắk, Lâm Đồng.
• Khu vực Miền Nam: TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Cần Thơ, Tây Ninh, An Giang, Đồng Tháp, Vĩnh Long, Cà Mau.

RẤT HÂN HẠNH ĐƯỢC PHỤC VỤ & HỢP TÁC VỚI QUÝ KHÁCH!

Đội ngũ VNC Automation
