Sửa màn hình HMI Siemens

VNC Automation nhận sửa màn hình HMI Siemens, SIMATIC HMI, màn hình cảm ứng Siemens, Siemens Basic Panel, Siemens Comfort Panel, Siemens Unified Panel, Siemens Multi Panel, Siemens Mobile Panel, Siemens Smart Line, màn hình KTP/TP/KP/MP Siemens và các thiết bị giao diện vận hành Siemens dùng trong hệ thống tự động hóa công nghiệp.

HMI Siemens là thiết bị giao diện giữa người vận hành và máy móc. Thiết bị thường dùng để hiển thị trạng thái máy, nhập thông số, chọn chế độ vận hành, xem cảnh báo, lưu công thức, theo dõi dữ liệu sản xuất và kết nối với PLC Siemens S7-1200, S7-1500, S7-300, S7-400, ET 200, biến tần, servo, máy CNC hoặc hệ thống SCADA.

Khi HMI Siemens bị lỗi, máy có thể không hiển thị giao diện, không thao tác được cảm ứng, không kết nối PLC, không truyền dữ liệu qua Profinet/Profibus/MPI/Ethernet, không vào Runtime hoặc mất project vận hành. Vì vậy, quá trình sửa cần ưu tiên giữ project, giữ recipe, giữ alarm, giữ tag, giữ cấu hình truyền thông và kiểm tra đúng nguyên nhân phần cứng/phần mềm.

VNC Automation hỗ trợ kiểm tra và xử lý các lỗi như HMI Siemens không lên nguồn, màn hình tối, sọc đốm đen LCD, trắng màn hình, vỡ cảm ứng, lệch cảm ứng, loạn cảm ứng, treo logo, boot error, lỗi firmware, mất project, lỗi Profinet, lỗi Profibus, lỗi MPI, lỗi Ethernet, lỗi cổng USB, lỗi thẻ nhớ, lỗi pin/RTC và lỗi không kết nối PLC Siemens.

Sửa màn hình HMI Siemens là gì?

Sửa màn hình HMI Siemens là quá trình kiểm tra, chẩn đoán và khôi phục khả năng hiển thị, cảm ứng, khởi động, chạy Runtime, lưu dữ liệu và giao tiếp PLC của thiết bị SIMATIC HMI.

Các hạng mục thường được kiểm tra gồm:

• Nguồn cấp 24VDC.
• Bo nguồn bên trong HMI.
• Mainboard CPU HMI.
• Bộ nhớ chương trình, Flash, RAM.
• Firmware, bootloader, Runtime.
• Project HMI, tag, alarm, recipe, user account.
• Màn hình LCD/LED.
• Đèn nền backlight.
• Cáp LVDS/eDP, socket LCD.
• Kính cảm ứng điện trở hoặc điện dung.
• Controller cảm ứng.
• Cổng Ethernet/Profinet.
• Cổng Profibus/MPI nếu có.
• Cổng USB, thẻ nhớ, MMC/SD.
• Pin RTC hoặc pin backup nếu có.
• Cấu hình IP, device name, station, baudrate, protocol và kết nối PLC.

Khác với màn hình hiển thị thông thường, HMI Siemens có phần mềm vận hành và cấu hình truyền thông riêng. Nếu tự reset, nạp firmware sai, download nhầm project hoặc thay thiết bị mới khi chưa có backup, máy có thể không chạy lại được dù phần cứng còn tốt.

Phân biệt HMI Siemens và IPC Siemens

Khi nào cần sửa HMI Siemens?

Quý khách nên kiểm tra và sửa HMI Siemens khi gặp một trong các hiện tượng sau:

• HMI Siemens không lên nguồn.
• Cấp nguồn 24VDC nhưng màn hình không sáng.
• Màn hình sáng nhưng không hiển thị giao diện.
• HMI khởi động rất lâu.
• HMI treo logo Siemens.
• HMI báo boot error, no boot, OS update error.
• HMI không vào Runtime.
• HMI mất project, mất giao diện vận hành.
• HMI mất recipe, alarm hoặc dữ liệu cài đặt.
• Cảm ứng không bấm được.
• Cảm ứng lệch điểm, loạn điểm, mất vùng bấm.
• Mặt kính cảm ứng bị vỡ, nứt, trầy nặng.
• LCD bị sọc ngang, sọc dọc, trắng màn, đen màn.
• Màn hình tối, mất đèn nền, nhìn mờ.
• Màn hình nhấp nháy, lúc có lúc mất.
• HMI không kết nối được PLC Siemens.
• HMI báo lỗi communication, PLC not reachable, connection interrupted.
• Không truyền thông qua Profinet/Ethernet.
• Không truyền thông qua Profibus/MPI.
• Không nhận USB hoặc thẻ nhớ.
• Không backup/upload được project.
• Không download được project từ TIA Portal/WinCC.
• Sai ngày giờ, lỗi RTC hoặc mất dữ liệu sau khi tắt nguồn.
• HMI bị ẩm, bụi, dầu, oxy hóa hoặc côn trùng vào mạch.
• Thiết bị đã từng sửa nhưng lỗi tái phát.

Không nên tự factory reset, OS update, firmware update, download project khác model hoặc thay HMI mới nếu chưa có bản backup project và thông tin truyền thông với PLC.

Các lỗi HMI Siemens thường gặp

Nguyên nhân HMI Siemens bị hỏng

1. Hoạt động liên tục trong môi trường công nghiệp

HMI Siemens thường lắp trên tủ điện, máy đóng gói, máy CNC, máy ép nhựa, dây chuyền sản xuất, trạm vận hành và hệ thống tự động hóa. Thiết bị hoạt động lâu ngày trong môi trường có bụi, dầu, ẩm, nhiệt và rung động nên nguồn, LCD, cảm ứng, socket, cổng truyền thông và bộ nhớ có thể xuống cấp.

2. Nguồn cấp 24VDC không ổn định

Nguồn yếu, sụt áp, nhiễu nguồn, nguồn dùng chung với tải công suất hoặc tiếp địa kém có thể làm HMI treo, reset, mất truyền thông hoặc hỏng bo nguồn.

3. Cảm ứng bị thao tác nhiều

Màn hình HMI là nơi người vận hành nhập thông số, chọn chế độ và xác nhận cảnh báo. Cảm ứng bị bấm nhiều, dính dầu, bụi hoặc bị vật cứng tác động có thể dẫn đến lệch điểm, mất vùng bấm hoặc vỡ kính.

4. LCD và backlight suy giảm

Màn hình chạy nhiều giờ mỗi ngày có thể bị tối, sọc, trắng màn, nhòe màu hoặc mất đèn nền. Cần phân biệt lỗi LCD, lỗi backlight, lỗi cáp LCD và lỗi board điều khiển để tránh thay sai linh kiện.

5. Lỗi bộ nhớ, firmware hoặc project

Một số lỗi treo logo, boot error, không vào Runtime hoặc mất giao diện có thể liên quan đến bộ nhớ trong, firmware, OS image, project, thẻ nhớ hoặc thao tác download/update sai.

6. Lỗi truyền thông với PLC

HMI Siemens thường kết nối PLC Siemens qua Profinet/Ethernet, Profibus hoặc MPI. Nếu IP, device name, subnet, station, baudrate, cáp, switch, PLC hoặc project không đúng, HMI có thể báo lỗi communication dù phần cứng màn hình vẫn bình thường.

7. Ẩm, dầu, bụi và oxy hóa

Môi trường nhà máy có thể làm oxy hóa socket, jack nguồn, cổng LAN, cổng Profibus, cáp cảm ứng, cáp LCD và bo mạch. Một số lỗi chỉ xuất hiện khi máy nóng, tủ điện rung hoặc độ ẩm cao.

8. Can thiệp sai khi sửa chữa

Tự nạp firmware, OS update, factory reset, format thẻ nhớ, download project sai model hoặc thay HMI khác dòng khi chưa có backup có thể làm máy không vận hành được.

Quy trình sửa màn hình HMI Siemens tại VNC Automation

Bước 1: Tiếp nhận thông tin thiết bị

Kỹ thuật tiếp nhận model HMI Siemens, tình trạng lỗi, trạng thái đèn, ảnh tem máy, ảnh mặt trước, ảnh mặt sau, ảnh cổng kết nối, video hiện tượng và thông tin PLC đang kết nối.

Thông tin nên chuẩn bị:

• Model HMI Siemens.
• Dòng thiết bị: KTP, TP, KP, MP, Comfort, Basic, Unified, Smart Line, Mobile Panel.
• Điện áp cấp.
• Lỗi xảy ra khi cấp nguồn, khi boot, khi chạy máy hay khi kết nối PLC.
• HMI còn project gốc hay không.
• Có bản backup project hay không.
• HMI kết nối PLC nào: S7-1200, S7-1500, S7-300, S7-400 hoặc PLC khác.
• Chuẩn truyền thông: Profinet, Profibus, MPI, Ethernet.
• Phần mềm dùng để lập trình: TIA Portal, WinCC, WinCC flexible, ProTool hoặc phần mềm khác.
• Thiết bị đã từng update, download project, thay cảm ứng, thay LCD hoặc sửa bo chưa.

Bước 2: Ưu tiên bảo vệ project và dữ liệu

Nếu HMI còn khả năng truy cập, kỹ thuật ưu tiên kiểm tra khả năng backup project, recipe, alarm, tag, runtime data và cấu hình truyền thông trước khi can thiệp sâu. Không nên format, reset hoặc update OS khi chưa có phương án giữ dữ liệu.

Bước 3: Kiểm tra nguồn và mainboard

Kiểm tra nguồn 24VDC, bo nguồn, các đường nguồn nội bộ, mainboard CPU, RAM/Flash, socket, IC nguồn, tụ, MOSFET, tình trạng oxy hóa và dấu hiệu cháy nổ.

Bước 4: Kiểm tra LCD và backlight

Kiểm tra tấm LCD, cáp LVDS/eDP, socket, LED backlight, LED driver, độ sáng, màu sắc, sọc màn, trắng màn, tối màn và tình trạng chập chờn.

Bước 5: Kiểm tra cảm ứng

Kiểm tra kính cảm ứng, controller touch, cáp touch, điểm bấm, vùng bấm, độ lệch và khả năng calibration. Nếu thay cảm ứng, cần chọn đúng kích thước, loại cảm ứng và chân cáp tương thích.

Bước 6: Kiểm tra firmware, boot và Runtime

Với lỗi treo logo, boot error hoặc không vào Runtime, kỹ thuật kiểm tra bộ nhớ, firmware, OS image, thẻ nhớ, project và khả năng phục hồi theo đúng model HMI.

Bước 7: Kiểm tra truyền thông PLC

Kiểm tra cổng Profinet/Ethernet, Profibus/MPI, cáp, đầu nối, IP, device name, station, baudrate, bus termination và project kết nối PLC. Nếu có điều kiện, kỹ thuật kiểm tra với PLC hoặc mô phỏng theo thông tin khách hàng cung cấp.

Bước 8: Báo lỗi và phương án sửa

Sau khi xác định nguyên nhân, VNC Automation báo tình trạng lỗi, hạng mục cần xử lý, project/dữ liệu có thể giữ được hay không, linh kiện cần thay, chi phí và thời gian dự kiến. Chỉ tiến hành sửa khi khách hàng đồng ý.

Bước 9: Sửa chữa, thay thế hoặc phục hồi

Tùy lỗi thực tế, kỹ thuật có thể sửa bo nguồn, sửa mainboard, thay LCD, thay backlight, thay cảm ứng, xử lý firmware, phục hồi boot, kiểm tra project, xử lý cổng truyền thông hoặc tư vấn thay thế HMI tương thích.

Bước 10: Test sau sửa

Thiết bị sau sửa được kiểm tra nguồn, boot, Runtime, LCD, cảm ứng, USB/thẻ nhớ, Profinet/Ethernet, Profibus/MPI nếu có điều kiện, khả năng giữ dữ liệu và thời gian hoạt động.

Các dòng HMI Siemens nhận sửa

VNC Automation nhận kiểm tra và sửa nhiều dòng màn hình HMI Siemens:

• SIMATIC HMI Basic Panels.
• SIMATIC HMI Comfort Panels.
• SIMATIC HMI Unified Basic Panels.
• SIMATIC HMI Unified Comfort Panels.
• SIMATIC HMI Mobile Panels.
• SIMATIC HMI Key Panels.
• SIMATIC HMI Multi Panels.
• SIMATIC HMI Smart Line.
• SIPLUS HMI Panels.
• Siemens KTP400 Basic.
• Siemens KTP700 Basic.
• Siemens KTP900 Basic.
• Siemens KTP1200 Basic.
• Siemens KP400 Comfort.
• Siemens KTP400 Comfort.
• Siemens KP700 Comfort.
• Siemens TP700 Comfort.
• Siemens TP900 Comfort.
• Siemens TP1200 Comfort.
• Siemens KP1200 Comfort.
• Siemens TP1500 Comfort.
• Siemens TP1900 Comfort.
• Siemens TP2200 Comfort.
• Siemens MP177, MP277, MP377.
• Siemens MP270, MP270B, MP370.
• Siemens Smart Line 400 IE, 700 IE, 1000 IE, 1500, 1900, 2200.
• Các dòng SIMATIC HMI đời cũ cần giữ project và tương thích PLC.

Siemens đang duy trì hệ sinh thái SIMATIC HMI với nhiều cấp hiệu năng và ứng dụng khác nhau, từ Basic cho ứng dụng đơn giản, Comfort cho nhiệm vụ phức tạp, Mobile cho ứng dụng di động/fail-safe, đến Unified cho thế hệ HMI mới tích hợp WinCC Unified/TIA Portal.

Các nhóm lỗi VNC Automation thường xử lý

Sửa HMI Siemens không lên nguồn

Lỗi không lên nguồn thường liên quan đến nguồn cấp 24VDC, bo nguồn, cầu chì, tụ nguồn, diode, IC nguồn, MOSFET hoặc chập tải bên trong. Cần đo đúng điện áp và dòng tiêu thụ trước khi cấp nguồn lại.

Sửa HMI Siemens treo logo, boot error

HMI treo logo, boot error hoặc không vào Runtime có thể liên quan đến firmware, bootloader, bộ nhớ, project, thẻ nhớ hoặc lỗi mainboard. Không nên tự update OS khi chưa xác định đúng model và dữ liệu cần giữ.

Sửa lỗi cảm ứng HMI Siemens

Cảm ứng không bấm, lệch điểm, loạn điểm hoặc mất vùng có thể do kính cảm ứng, controller touch, cáp touch, calibration hoặc nhiễu điện. Với HMI đã dùng lâu năm, cảm ứng là nhóm lỗi rất phổ biến.

Thay cảm ứng HMI Siemens

Khi cảm ứng vỡ hoặc mất vùng bấm, có thể thay cảm ứng nếu xác định đúng kích thước, loại cảm ứng, chân cáp và độ tương thích với controller. Sau khi thay cần kiểm tra độ lệch điểm và thao tác Runtime.

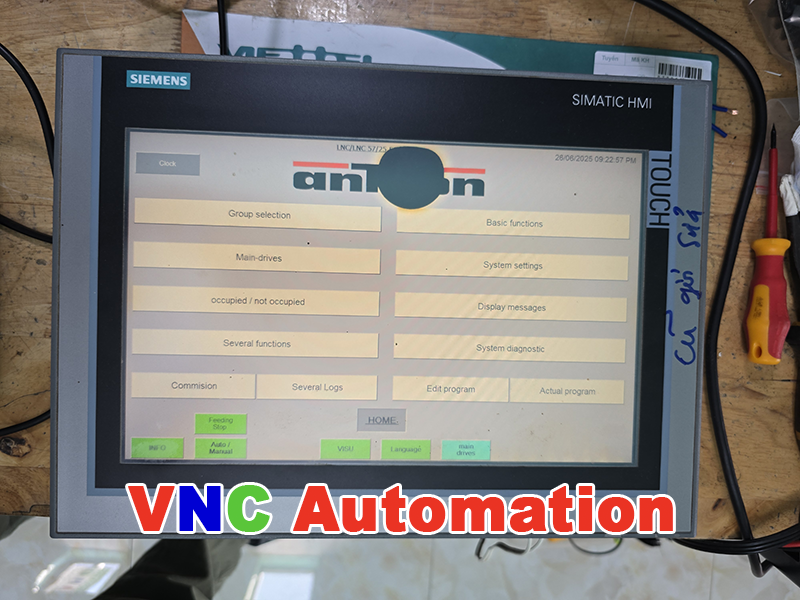

Sửa LCD, backlight HMI Siemens

Lỗi màn hình tối, sọc, trắng màn, đen màn, loang màu hoặc nhấp nháy có thể do LCD, backlight, cáp LVDS/eDP, socket hoặc board điều khiển màn hình. Cần kiểm tra từng khối để tránh thay sai linh kiện.

Sửa lỗi Profinet/Ethernet HMI Siemens

HMI không kết nối PLC qua Profinet/Ethernet có thể do cổng LAN, switch, cáp mạng, IP, subnet, device name, PLC, project hoặc lỗi truyền thông trong Runtime. Cần kiểm tra cả phần cứng và cấu hình.

Sửa lỗi Profibus/MPI HMI Siemens

Với các dòng HMI đời cũ dùng Profibus/MPI, lỗi có thể do cáp, đầu nối, điện trở cuối tuyến, station address, baudrate, cổng truyền thông hoặc PLC. Không nên chỉ thay HMI khi chưa kiểm tra bus.

Khôi phục project, recipe, alarm nếu có điều kiện

Nếu thiết bị còn truy cập được hoặc còn bản backup, có thể kiểm tra khả năng sao lưu/khôi phục project, recipe, alarm, tag và dữ liệu vận hành. Khả năng khôi phục phụ thuộc model, trạng thái bộ nhớ và phần mềm đang sử dụng.

Tư vấn thay thế HMI Siemens tương thích

Với HMI quá cũ, thiếu linh kiện hoặc hỏng nặng, có thể cần tư vấn thay model tương đương. Việc thay thế phải xét đến kích thước lắp đặt, chuẩn truyền thông, project gốc, phiên bản TIA/WinCC và khả năng chuyển đổi giao diện.

Khi nào nên sửa, khi nào nên thay HMI Siemens?

Không nên thay HMI Siemens mới chỉ dựa trên kích thước màn hình. Cần kiểm tra model, độ phân giải, kích thước khoét tủ, chuẩn truyền thông, project, version phần mềm, PLC kết nối và khả năng chuyển đổi project.

Lưu ý trước khi gửi HMI Siemens đi sửa

Để kiểm tra nhanh và hạn chế mất dữ liệu, khách hàng nên chuẩn bị:

• Hình ảnh tổng thể HMI Siemens.
• Hình ảnh tem nhãn model.
• Hình ảnh mặt trước, mặt sau và các cổng kết nối.
• Hình ảnh màn hình lỗi hoặc video hiện tượng.
• Thông tin PLC đang kết nối.
• Chuẩn truyền thông đang dùng: Profinet, Ethernet, Profibus, MPI.
• Có bản backup project hay không.
• Phần mềm dùng để lập trình: TIA Portal, WinCC, WinCC flexible, ProTool.
• HMI lỗi khi cấp nguồn, khi boot hay khi chạy máy.
• HMI đã từng thay cảm ứng, thay LCD, update firmware hoặc download project chưa.
• Nếu có thẻ nhớ, nên gửi kèm nhưng không tự format.

Không nên tự reset factory, OS update, format thẻ nhớ, download project không chắc chắn, thay cảm ứng sai loại hoặc cấp nguồn sai điện áp.

Vì sao nên chọn VNC Automation?

Am hiểu HMI, PLC và thiết bị tự động hóa

VNC Automation hoạt động trong lĩnh vực sửa chữa HMI, PLC, IPC, màn hình công nghiệp, servo, biến tần, máy CNC và thiết bị tự động hóa. HMI Siemens thường liên quan trực tiếp đến PLC và hệ thống vận hành máy, nên cần kiểm tra cả phần cứng, phần mềm và truyền thông.

Ưu tiên giữ project và cấu hình truyền thông

Với HMI Siemens, project, recipe, alarm, tag, user account và cấu hình PLC thường rất quan trọng. VNC Automation ưu tiên kiểm tra khả năng backup trước khi can thiệp firmware hoặc bộ nhớ.

Kiểm tra đúng nhóm lỗi

Một HMI Siemens không cảm ứng chưa chắc hỏng kính touch; có thể lỗi controller hoặc driver/calibration. Một HMI không kết nối PLC chưa chắc hỏng cổng; có thể sai IP, device name, Profibus station hoặc PLC không phản hồi. Kiểm tra đúng nhóm lỗi giúp tránh thay sai linh kiện.

Hỗ trợ HMI đời cũ và đời mới

VNC Automation hỗ trợ kiểm tra các dòng HMI Siemens đời cũ như MP/TP/KTP, các dòng Comfort/Basic và các dòng Unified mới hơn. Với thiết bị đời cũ, ưu tiên giữ tương thích với máy đang chạy.

Có kiểm tra sau sửa

Sau khi sửa, thiết bị được kiểm tra nguồn, boot, Runtime, LCD, cảm ứng, USB/thẻ nhớ, cổng truyền thông và độ ổn định nếu có điều kiện test.

Câu hỏi thường gặp về sửa HMI Siemens

Sửa HMI Siemens mất bao lâu?

Thời gian sửa phụ thuộc vào model, tình trạng lỗi, dữ liệu cần giữ, linh kiện cần thay và điều kiện test. Lỗi nguồn, cảm ứng, LCD hoặc backlight thường kiểm tra nhanh hơn. Lỗi boot, firmware, project hoặc truyền thông PLC cần nhiều thời gian hơn.

HMI Siemens không lên nguồn có sửa được không?

Nhiều trường hợp có thể sửa được. Cần kiểm tra nguồn 24VDC, bo nguồn, cầu chì, tụ, IC nguồn, MOSFET và các đường nguồn nội bộ.

HMI Siemens treo logo là lỗi gì?

Có thể do firmware, bootloader, bộ nhớ, project lỗi, thẻ nhớ lỗi, nguồn không ổn định hoặc mainboard lỗi. Không nên tự update OS nếu chưa có phương án giữ dữ liệu.

HMI Siemens không kết nối PLC là lỗi HMI hay PLC?

Có thể do HMI, PLC, cáp, switch, IP, device name, Profibus/MPI station, project hoặc Runtime. Cần kiểm tra cả hai đầu kết nối.

Cảm ứng HMI Siemens bị lệch điểm có sửa được không?

Có thể kiểm tra và xử lý trong nhiều trường hợp. Cần kiểm tra kính touch, controller, cáp, calibration và môi trường nhiễu điện.

Có thay cảm ứng HMI Siemens được không?

Có thể thay nếu xác định đúng kích thước, loại cảm ứng, chân cáp và tương thích controller. Sau khi thay cần test thao tác Runtime và vùng bấm.

Màn hình HMI Siemens bị tối nhưng vẫn thấy hình mờ là lỗi gì?

Thường liên quan đến backlight, LED driver hoặc nguồn đèn nền. Cần kiểm tra thực tế để phân biệt lỗi đèn nền và lỗi LCD.

HMI Siemens mất project có khôi phục được không?

Có thể nếu còn bản backup, thẻ nhớ, project gốc hoặc HMI còn khả năng truy cập. Nếu bộ nhớ hỏng nặng và không có backup, có thể phải lập lại giao diện theo máy.

Có nên thay HMI Siemens đời cũ bằng dòng mới không?

Có thể, nhưng cần kiểm tra project, PLC, chuẩn truyền thông, kích thước lắp đặt và version phần mềm. Không nên thay chỉ dựa theo kích thước màn hình.

Sau khi sửa có bảo hành không?

Có. Thời gian và phạm vi bảo hành phụ thuộc vào hạng mục sửa chữa, tình trạng thiết bị, linh kiện thay thế và điều kiện vận hành thực tế. Các lỗi do nguồn điện, ẩm mốc, nhiễu, va đập, can thiệp firmware hoặc download sai project cần được tư vấn riêng.

Liên hệ sửa màn hình HMI Siemens

Quý khách đang cần sửa màn hình HMI Siemens, sửa SIMATIC HMI, sửa Siemens KTP/TP/KP/MP, sửa Basic Panel, Comfort Panel, Unified Panel, thay cảm ứng HMI Siemens, thay LCD HMI Siemens, sửa lỗi không lên nguồn, treo logo, boot error, lỗi Profinet, Profibus, MPI hoặc cần kiểm tra project HMI, vui lòng liên hệ VNC Automation để được hỗ trợ.

VNC Automation nhận sửa chữa HMI Siemens cho khách hàng trên toàn quốc, hỗ trợ nhà máy, xưởng sản xuất, đơn vị bảo trì, công ty cơ điện và hệ thống tự động hóa công nghiệp.

Với năng lực kỹ thuật chuyên sâu, chúng tôi cam kết đáp ứng nhanh chóng tại các khu vực trên Toàn Quốc:
